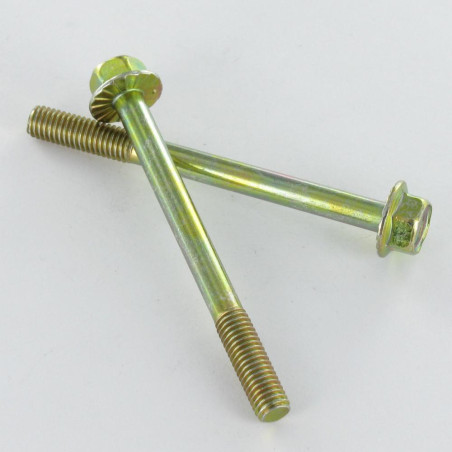

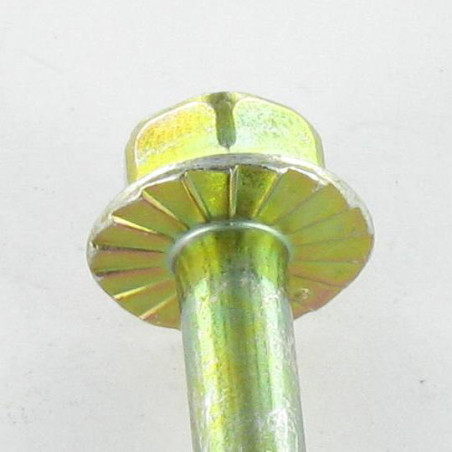

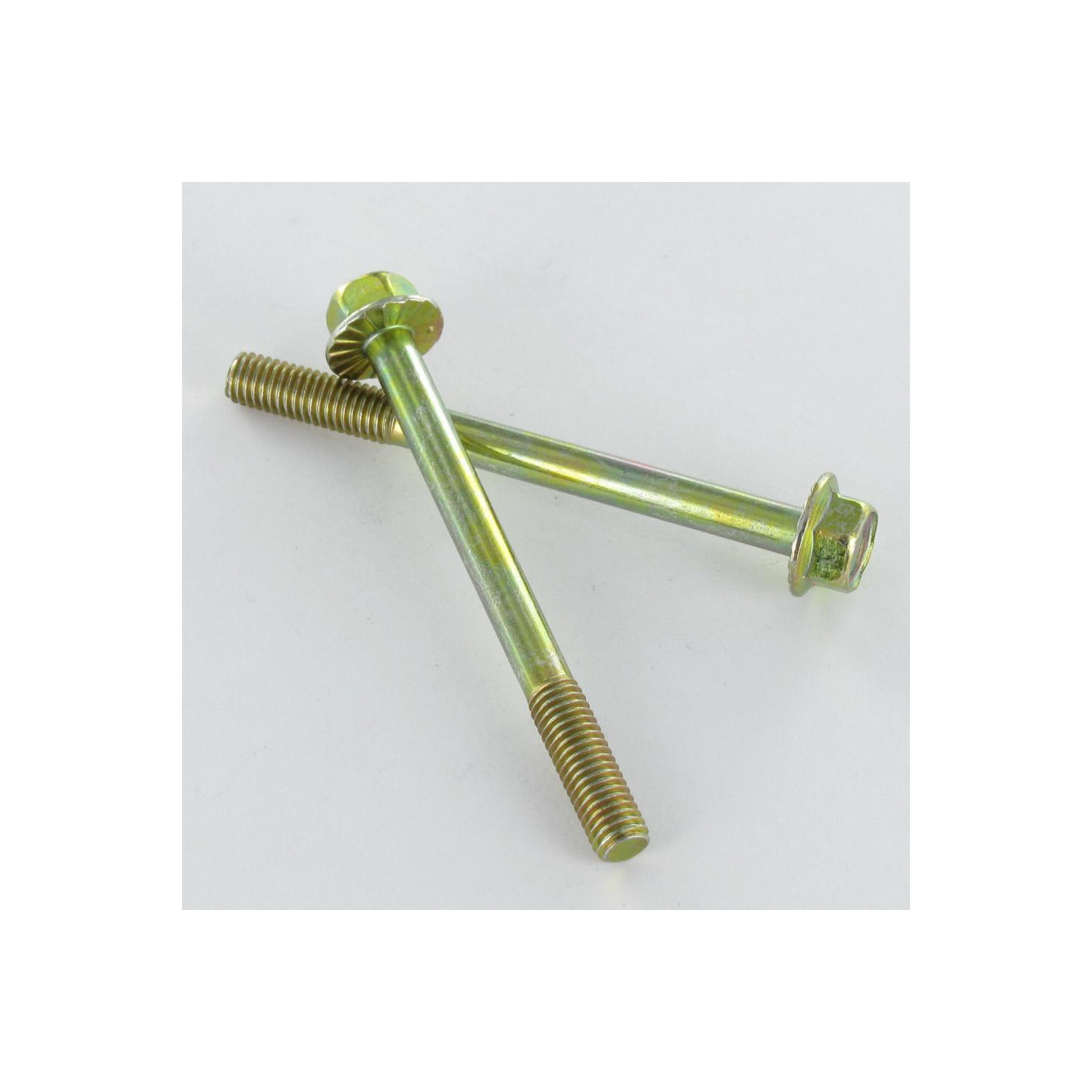

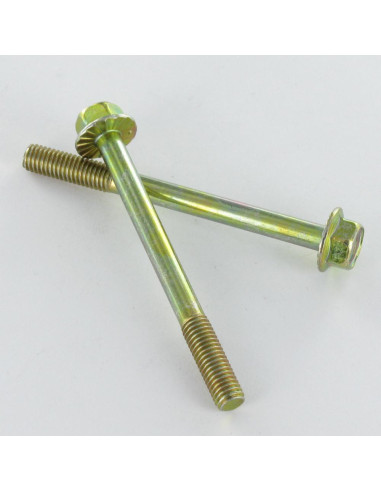

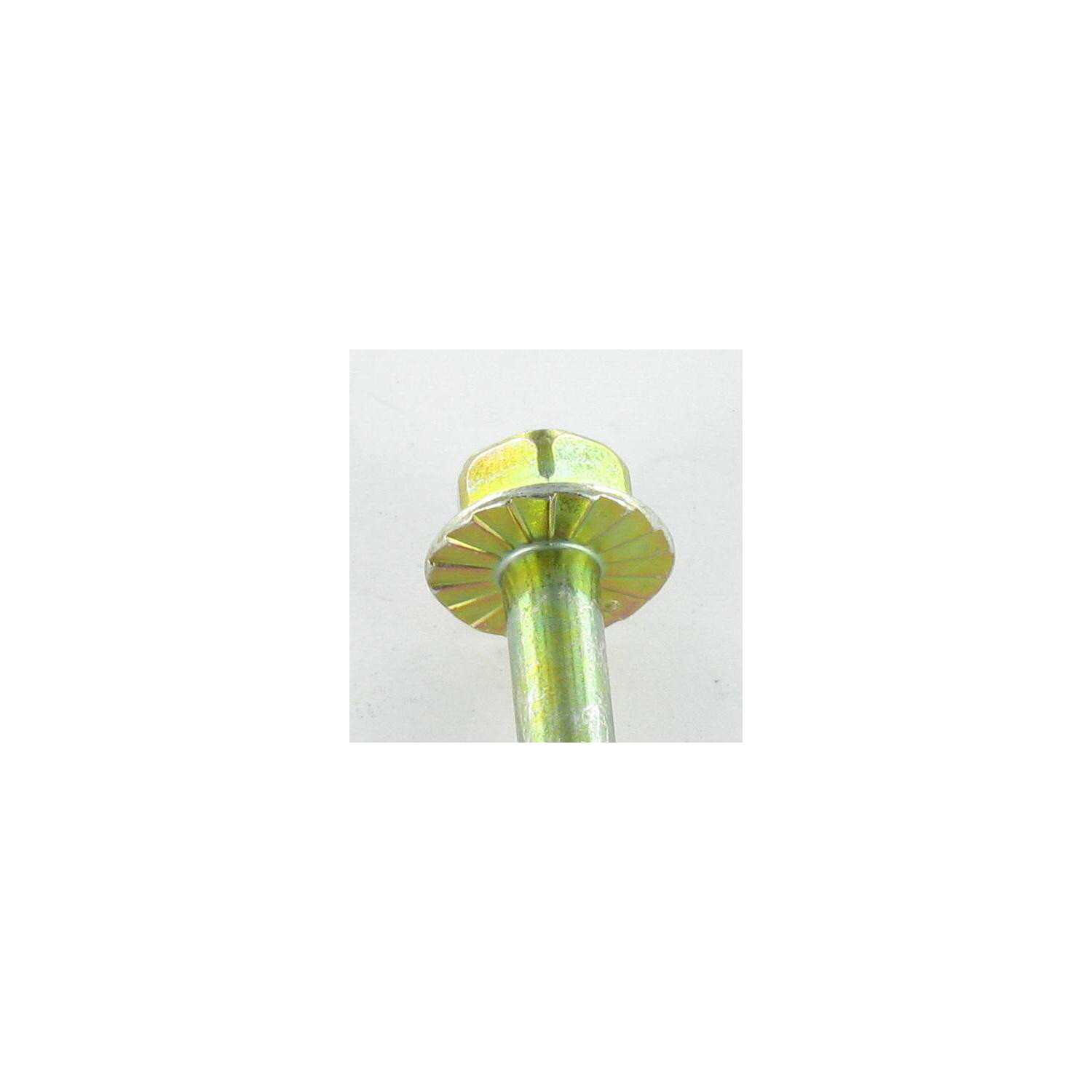

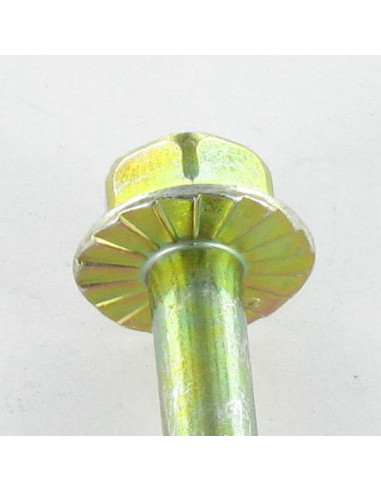

1 x Gambo Del Bullone Parzialmente Filettato Testa Esagonale M5X55 Filettata Su 16 Flangia Dentellata Classe 6.8 Bicromato

Come misurare la lunghezza di una vite?

La lunghezza di una vite a testa svasata si misura con la testa. Per tutte le altre teste, la lunghezza viene misurata sotto la testa.

Classi meccaniche attuali delle viti secondo la norma ISO 898-1

Significato della classe 8.8:

Il primo numero (8) indica il carico di rottura del materiale, espresso in centinaia di MPa (megapascal).

In questo caso, 8 × 100 = 800 MPa di carico di rottura.

Il secondo numero (8) indica il rapporto tra il carico di snervamento e il carico di rottura, moltiplicato per 10.

In questo caso, 8 significa che il carico di snervamento è 0,8 volte il carico di rottura.

Quindi, il carico di snervamento = 0,8 × 800 MPa = 640 MPa.

Classi meccaniche delle viti (esempi comuni)

Classe Resistenza alla trazione (MPa) Resistenza allo snervamento (MPa) Uso tipico

4,6        400                        0,6 × 400 = 240 Vite a bassa resistenza, uso leggero

5,6        500                         0,6 × 500 = 300 Viti generiche per impieghi leggeri e medi

8,8       800                          0,8 × 800 = 640 Vite ad alta resistenza, meccanica, da costruzione

10,9    1000                         0,9 × 1000 = 900 Altissima resistenza, applicazioni impegnative

12,9    1200                         0,9 × 1200 = 1080 Altissima resistenza, uso industriale pesante

Resistenza alla trazione: carico massimo che la vite può sopportare prima di rompersi.

Resistenza allo snervamento: carico massimo prima della deformazione plastica (permanente e irreversibile).

Più la classe è alta, più la vite è forte, ma spesso è anche più fragile (può rompersi all'improvviso senza subire grandi flessioni).

Le classi inferiori sono utilizzate per gli assemblaggi meno soggetti a sollecitazioni elevate.

Vite non marcata = classe 4.6 o equivalente (in genere).

In generale, una vite non marcata è una vite a bassa resistenza, spesso realizzata in acciaio dolce o in acciaio standard.

Può corrispondere alla classe 4.6 (resistenza alla trazione ~400 MPa, resistenza allo snervamento ~240 MPa) o, talvolta, anche a una classe inferiore.

Queste viti sono adatte per gli assemblaggi che non sono soggetti a forti sollecitazioni meccaniche.

Perché?

Le viti di classe superiore (8.8, 10.9, 12.9, ecc.) devono essere marcate per garantire la loro qualità e la loro tracciabilità.

L'assenza di marcatura indica spesso che la vite non è standardizzata o che è di bassa qualità.
